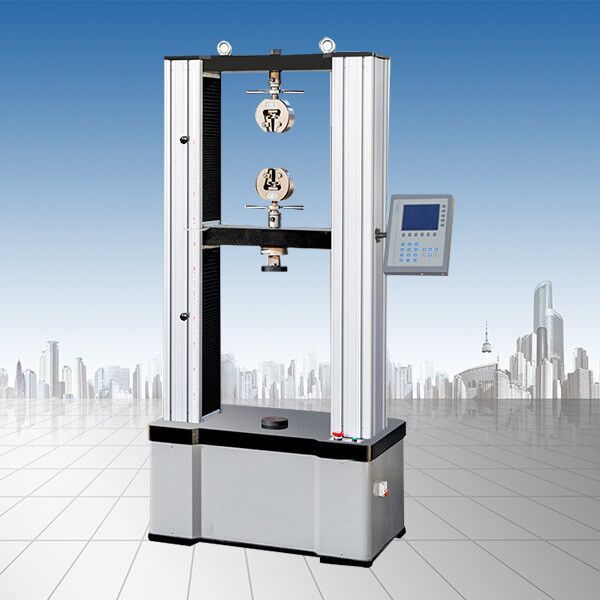

數顯橡膠拉伸試驗機
數顯橡膠拉伸試驗機
? 主機特點
u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；
u 超大的試驗寬度，限度滿足客戶需求；
u 臺灣交流伺服電機驅動，精度高，響應快；
u 高精度傳感器，精度高，穩定性好。
u 中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；
? 控制器特點
u 自動校準、自動標定：系統可自動實現示值準確度的標定；
u 自動停機：試樣破壞后，移動橫梁自動停止移動；
u 自動顯示：在整個試驗過程中，液晶實時顯示試驗力、峰值、位移、速度；
u 自動返回：試驗完成后試驗機移動橫梁自動返回到試驗初始位置；
u 破斷判斷:試樣斷裂后,移動橫梁自動停止移動;
u 限位保護:具有機械和程控兩級限位保護功能;
u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作
u 自動計算:輸入試樣直徑（圓材）；寬度、厚度（扁材）、試樣標距等自動計算面積；
數顯橡膠拉伸試驗機 主機標準配置
|
配置名稱 |
配置型號或說明 |
數量 |
|
主機 |
落地式主機 |
一臺 |
|
交流伺服電機 |
臺灣東元 |
一臺 |
|
交流伺服驅動器 |
臺灣東元 |
一套 |
|
高精密滾珠絲杠 |
ABBA |
二副 |
|
控制器 |
大液晶顯示測控系統 |
一套 |
|
負荷傳感器 |
知名品牌 |
一臺 |
|
負荷傳感器 |
30KN |
一支 |
|
拉伸夾具 |
X204 |
一套 |
|
壓縮夾具 |
YS204 |
一付 |
|
彎曲夾具 |
WQ-204 |
選配 |
|
微型打印機 |
|
選配 |
數顯橡膠拉伸試驗機 技術指標
|
型號 |
WDW-30S |
|
試驗力 |
30kN |
|
試驗機級別 |
1級 |
|
試驗力測量范圍 |
2%～100%FS |
|
試驗力示值相對誤差 |
±1%以內 |
|
橫梁位移示值相對誤差 |
±1以內 |
|
位移分辨力 |
0.01mm |
|
橫梁速度調節范圍 |
1～500 mm/min |
|
橫梁速度相對誤差 |
設定值的±1%以內 |
|
有效試驗寬度 |
400mm |
|
有效拉伸空間 |
700mm(標準機型，可按需求定做) |
|
寬度 |
775mm |
|
深度 |
660mm |
|
高度 |
1740mm |
|
電源 |
220V±10%；850W |
